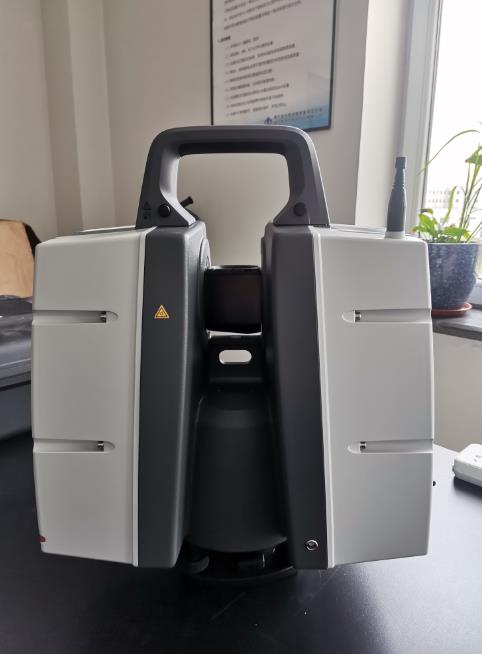

P30P40徕卡三维激光扫描仪

发表：煤矿安全技术国家重点实验室日期：2020-07-24浏览：0

（1）设备简介

三维激光扫描系统主要由三维激光扫描仪、计算机、电源供应系统、支架以及系统配套软件构成。三维激光扫描仪作为三维激光扫描系统的主要组成部分，是由激光射器、接收器、时间计数器、马达控制可旋转的滤光镜、控制电路板、微电脑、CCD机以及软件等组成。它突破了传统的单点测量方法，具有高效率、高精度的独特优势。三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型。

（2）主要功能及针对性用途

主要是利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。精确测定隧道施工过程中掘进工作面及井巷断面测量以及井巷围岩表面平整度测量，为井下风流与围岩热湿耦合放热系数、摩擦系数计算提供基础参数，三维激光扫描仪测得的点云数据经数据精简、多视拼合、曲面重构等步骤构造出CAD模型应用，用于井巷围岩温度场反演模拟几何建模。

（2）主要技术指标

主要技术指标

（1）防护等级：IP54；工作温度：-20℃到+50℃；存储温度：-40℃到+70℃；

（3）测程：270米；最短测距：0.4m；

（4）获取数据速度：1000000点/秒；激光：1级安全激光；

（6）一体化内置彩色数码相机：单帧17°×17°图像，400万像素（1920×1920）360°×270°全角扫描状态，根据环境自动调节曝光；全景图像7亿像素；

（7）HDR功能：色阶映射/全范围；

（8）激光对中；外部圆气泡，机载和后处理软件都能显示电子气泡；

（9）双轴补偿器：可开/关，分辨率1"，补偿范围±5＇，补偿精度1.5"；

（10）一体化设计\内置锂电池，主机上同时安装2块锂电池,任何一块电池拔出仪器照常工作，支持热插拔；
