外因火灾事故模拟试验平台是国内唯一针对煤矿外因火灾事故进行模拟验证的等比例巷道模型，巷道断面3×2.5m、长度50m，配有变频风机，实现了巷道实际通风条件（0~10m/s），可进行胶带火灾、电缆火灾等外因火灾模拟实验，以及胶带火灾、电缆火灾等外因火灾事故的模拟反演，实现对煤矿巷道中实际通风条件（0~10m/s）下火灾常见气体和烟雾进行测试分析，具备对采用干粉、N2、CO2、惰泡等多种灭火装备扑灭外因火灾的技术有效性进行分析，进一步提升事故原因的分析鉴定能力，能够满足未来10年内外因火灾事故现场勘查的需要。试验平台由1条试验模拟巷道和11个系统组成。

外因火灾事故试验模拟巷道：巷道断面3m×2.5m、长度50m，用来模拟井下实际灾害环境，能够为研究事故发生机理和矿井外因火灾灾害进行事故鉴定提供试验条件。

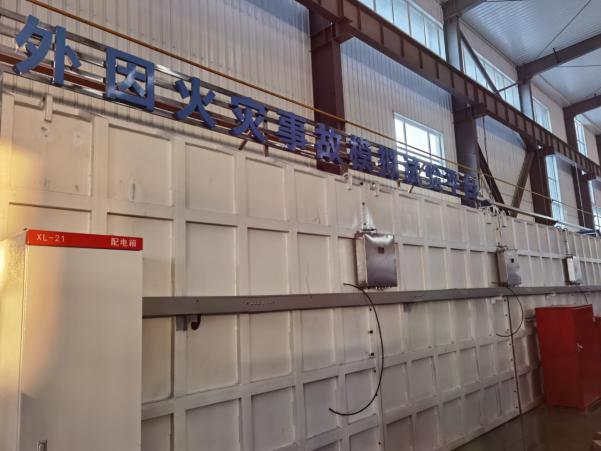

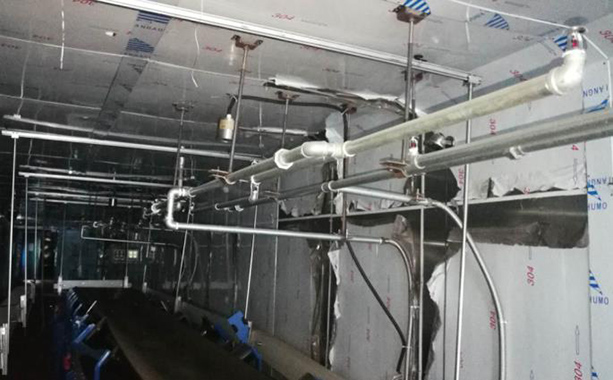

图3-17  外因火灾事故试验模拟巷道

矿用风机变频调速控制系统：属于该平台的核心组成部分，为模拟外因火灾提供配风，通过矿用风机变频调速控制系统可实现巷道内0~10m/s的不同风速，可根据外因火灾发生的实际状况调控风量，为煤矿外因火灾事故发生后推演发生原因、火灾程度等提供鉴定依据。

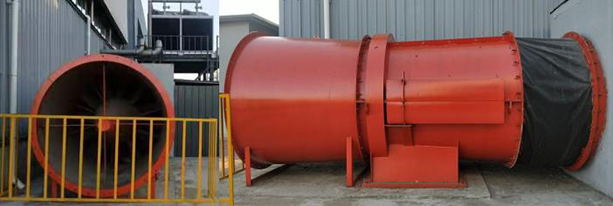

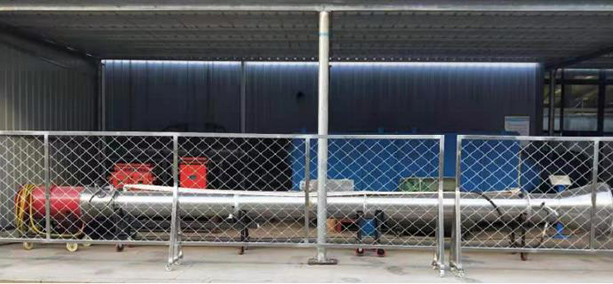

图3-18  变频风机

多磁路调压变压试验系统：用来模拟煤矿用电缆在过载或短路状态下火灾事故，测试煤矿用电缆的承载能力，并对煤矿用电缆质量及安全性能进行分析论证，同时为模拟井下电缆火灾及分析提供电缆燃烧基础。

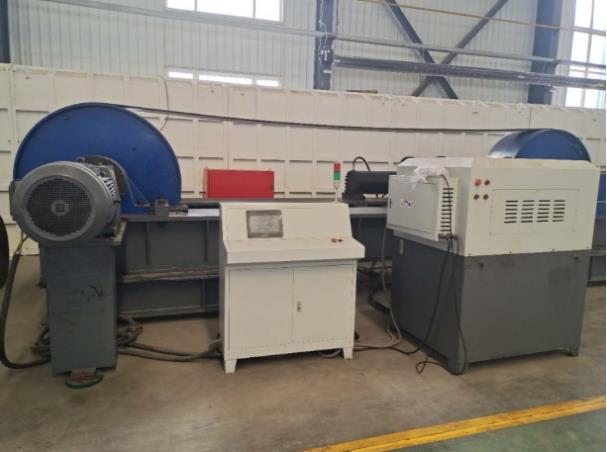

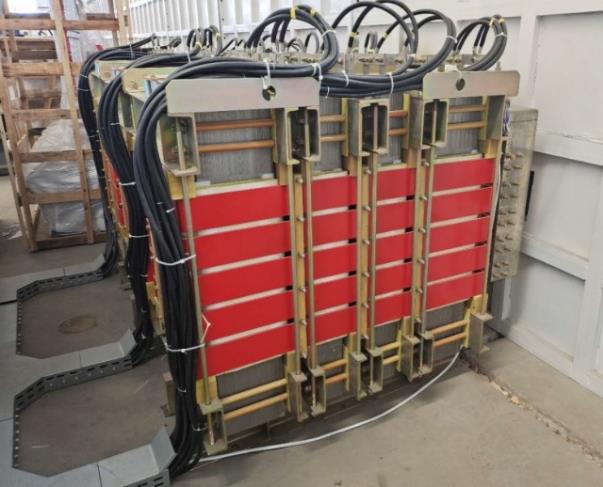

图3-19  多磁路调压变压试验系统

液态CO2防灭火模拟装置：用于模拟、鉴定具有液态CO2灭火技术、装备参与的火灾事故，分析其参与后的火灾发生、发展及残存物状态较其未参与过程有具体区别。

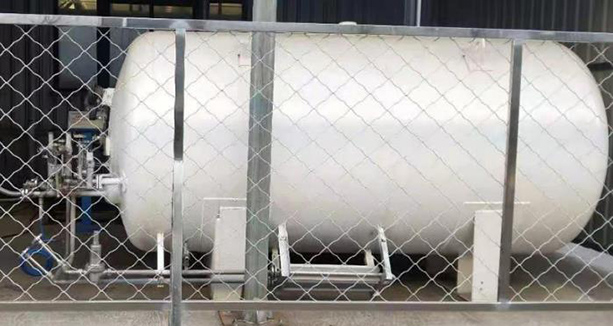

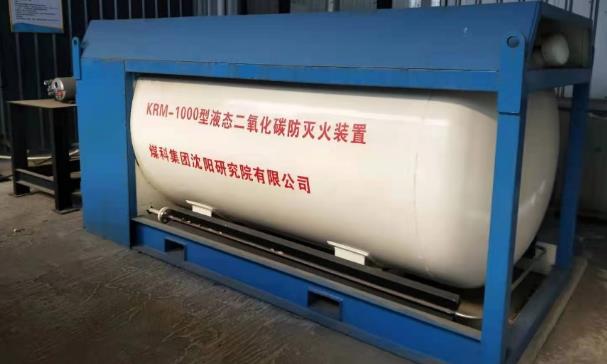

图3-20  液态CO2防灭火模拟装置

液态N2防灭火模拟装置：用于模拟、鉴定具有液态N2灭火技术、装备参与的火灾事故，分析其参与后的火灾发生、发展及残存物状态较其未参与过程有具体区别。

图3-21  液态N2防灭火模拟装置

干粉电气火灾防治模拟装置：用于模拟、分析鉴定具有干粉电气火灾防治装置参与的火灾事故，研究对火灾事故的发展过程的影响。

图3-22  干粉电气火灾防治模拟装置

惰泡发生模拟装置：用于模拟分析鉴定具有惰泡发生装置参与的火灾事故，通过研究在具有惰泡技术参与的条件下火灾发展进程，为煤矿火灾事故分析鉴定提供有力数据支撑。

图3-23  惰泡发生模拟装置

燃烧试验视频采集系统：用来获取外因火灾发生时不同风量条件下火灾事故发生时胶带、电缆等火源温度值、温升速率、着火温度、着火时间、火焰大小、火焰持续时间和火焰传播规律等关键技术指标，全过程记录火灾发生的温度变化和燃烧情况，反映出火焰大小、风速影响、电流大小所造成的不同后果和过程，为事故鉴定提供可比较的推演依据。

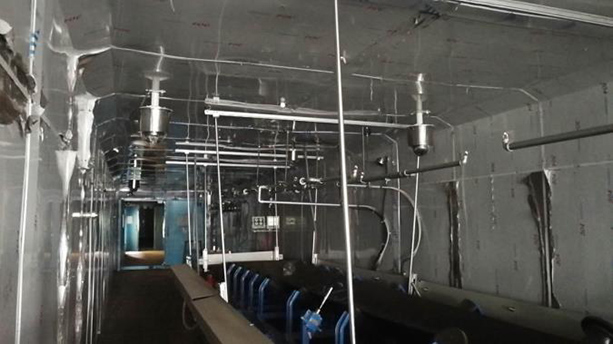

图3-24  燃烧试验视频采集系统

试验巷道消防系统：用于停止试验时，熄灭试验过程中产生的火焰，保证试验设备及试验人员的安全。

烟雾分布及毒性分析系统：主要用于测定胶带、电缆等烟雾密度和毒性，定量分析释放气体毒性，分析高温度物料燃烧时所产生的卤酸气体水溶液的酸性及卤酸含量为灾害事故的再现反演、事故总结提供数据。

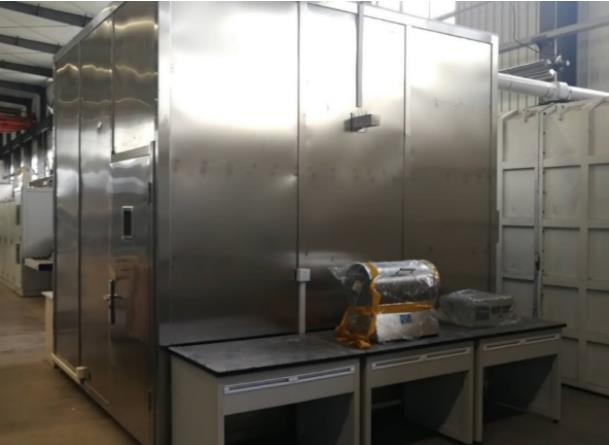

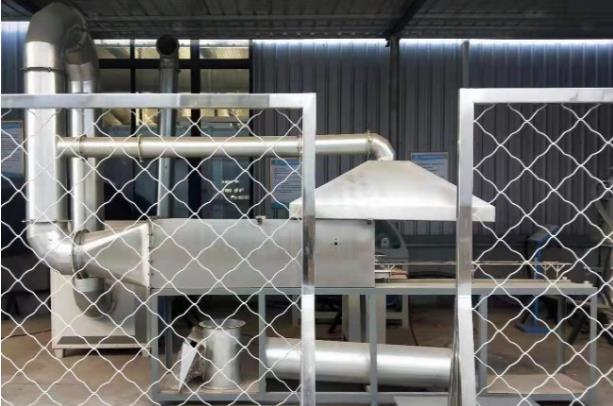

图3-25  烟雾分布及毒性分析系统

胶带火灾模拟系统：用于模拟胶带火灾事故，采集事故产生——发展过程的各类数据，为事故鉴定提供有力的数据支撑。建有长10m、胶带宽度0~1.2m可调的胶带火灾模拟系统平台；配备温度检验传感器；配备燃烧性能测试系统；配备磨耗、摩擦、疲劳等测试系统。该系统可对不同型号胶带托辊性能测试，测试胶带托辊的周位移量、承载能力、旋转阻力、密封性能等指标；可对不同厂家生产的胶带进行燃烧、疲劳、磨耗、动态耐久性等性能进行测试，分析不同材质胶带在不同运行状态下产生火灾可能性。

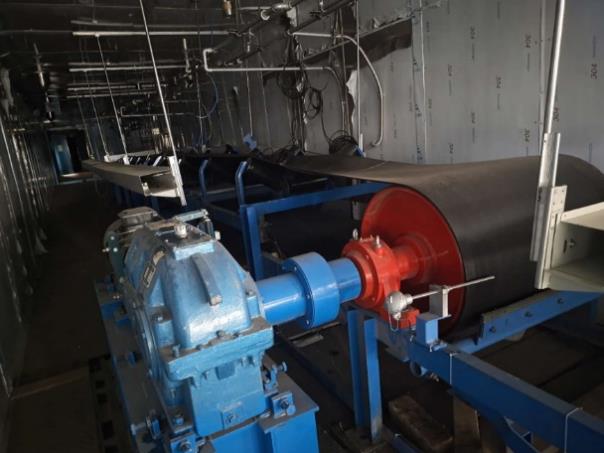

图3-26  胶带火灾模拟系统

外因火灾事故反演分析系统：用于对煤矿外因火灾分析鉴定平台的硬件系统可视化和控制，可还原、再现煤矿大型外因火灾发生、发展过程，为事故分析鉴定提供有力支持。

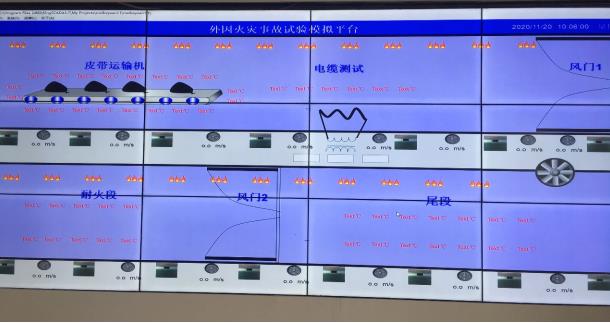

图3-27  外因火灾事故反演分析系统
