360度环屏投影仿真系统用于事故仿真的三维展示，虚拟矿井及装备模型包虚拟矿井装备及模型包括应用三维建模工具建设的煤矿全矿井三维模型、虚拟矿井仿真系统平台、矿用设备事故仿真系统（包括水、火、瓦斯事故仿真模块）。具有井下所有采、掘、机、运、通、排相关设备仿真模型、模型具有全景6个可观察面、场景模型的实时渲染生成速度满足人眼正常观察速率24帧/s、360度沉浸式演播环境支持全彩色1080P高清画面显示、可实现矿用设备的动态布置和编辑功能。具备对煤矿水、火、瓦斯、顶板事故进行模拟分析，为事故溯源提供科学有效的逆向追踪途径和佐证数据。
360度环屏投影仿真系统：系统主要由控制单元、网络单元、播放单元三部分组成。控制单元是系统的大脑，对系统起到支配作用。网络单元是连接控制单元与播放单元之间的枢纽。播放单元是人机界面，是用户直观接触到的单元。其中，控制单元由生成立体实时图像的工作站群集组成，可以高速处理三维立体图形。网络单元是系统信息的枢纽。包括千兆高性能数据网络、千兆高性能视频网络以及音频网络。在系统中起到海量数据传输的作用，是连接控制单元与播放单元的桥梁。保证工作站、投影机、音箱、低音系统及交互设备间的高速通讯。播放单元包括高级可视化交互式播放平台、视频、音频和控制系统。

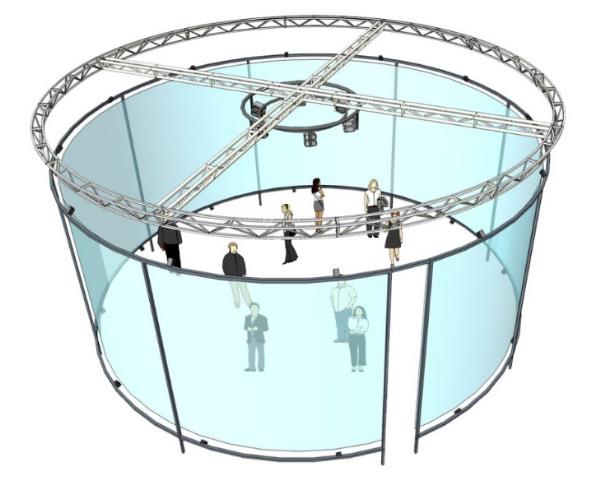

图3-48 矿用设备事故仿真系统播放单元效果图

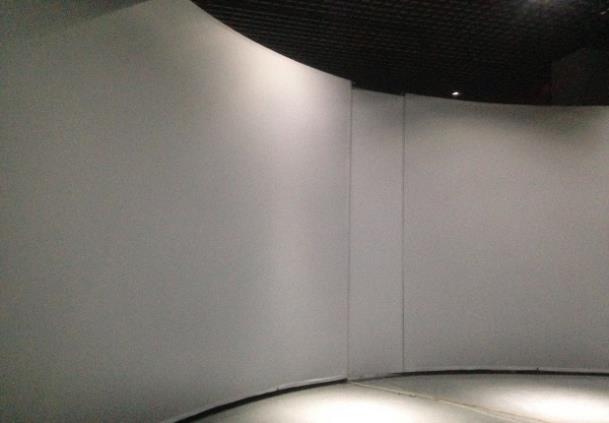

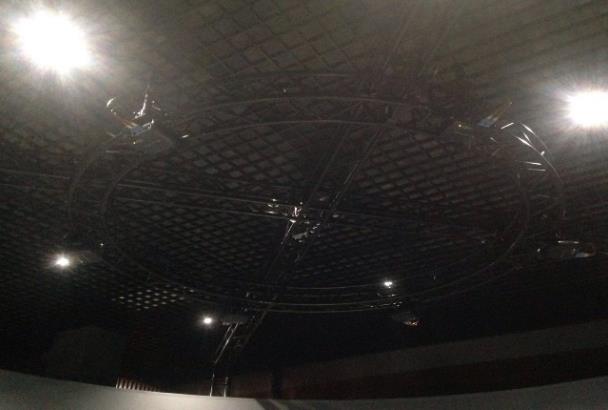

图3-49 仿真系统顶部六台投影仪及系统投影幕
虚拟矿井仿真系统平台：该平台是矿用设备事故仿真研发的三维引擎，应用虚拟矿井及装备模型的基础模型资源，以铁法集团大兴煤矿作为研发背景，结合大兴煤矿水、火、瓦斯等灾害俱全的特点，完成大兴煤矿工业广场、全矿井巷道、井底车场、水泵房、中央变电所、避难硐室、采煤工作面、掘进工作面等各类设备及人员模型建设。系统由资源管理系统、交互式三维矿井系统组成。
资源管理系统：负责扩展交互式三维矿井系统和培训系统的资源扩展和管理。

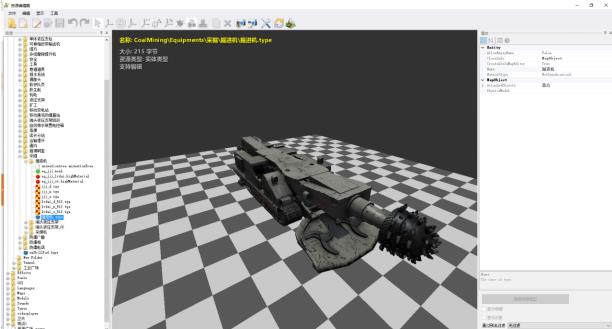

图3-50 资源系统主界面
交互式三维矿井系统：对矿井进行三维可视化，对接矿井现有监控数据，异常数据预警，模拟事故走向。

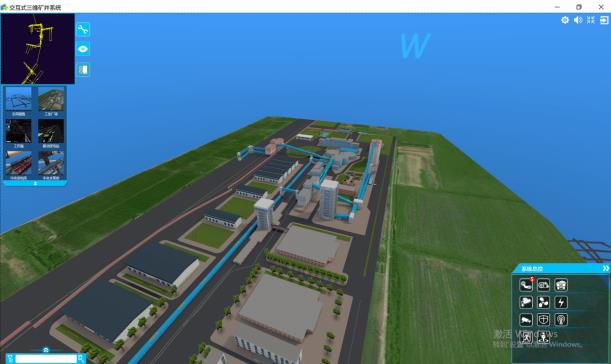

图3-51 交互式三维矿井系统
三维矿井安全培训系统：本系统主要是对安全事故的交互模拟和设备维护和设备原理的交互模拟，进行培训、考核、评估，达到身临其境的效果。

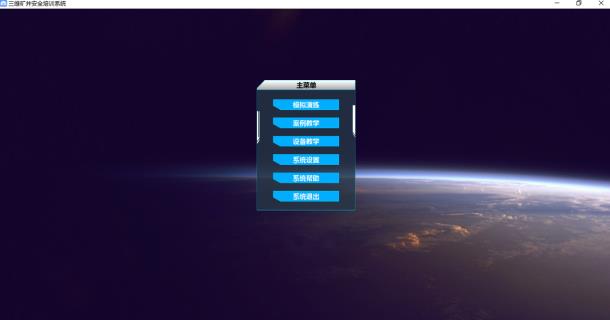

图3-52 三维矿井安全培训演练系统
